esp32 보드 / 확장 쉴드 설명

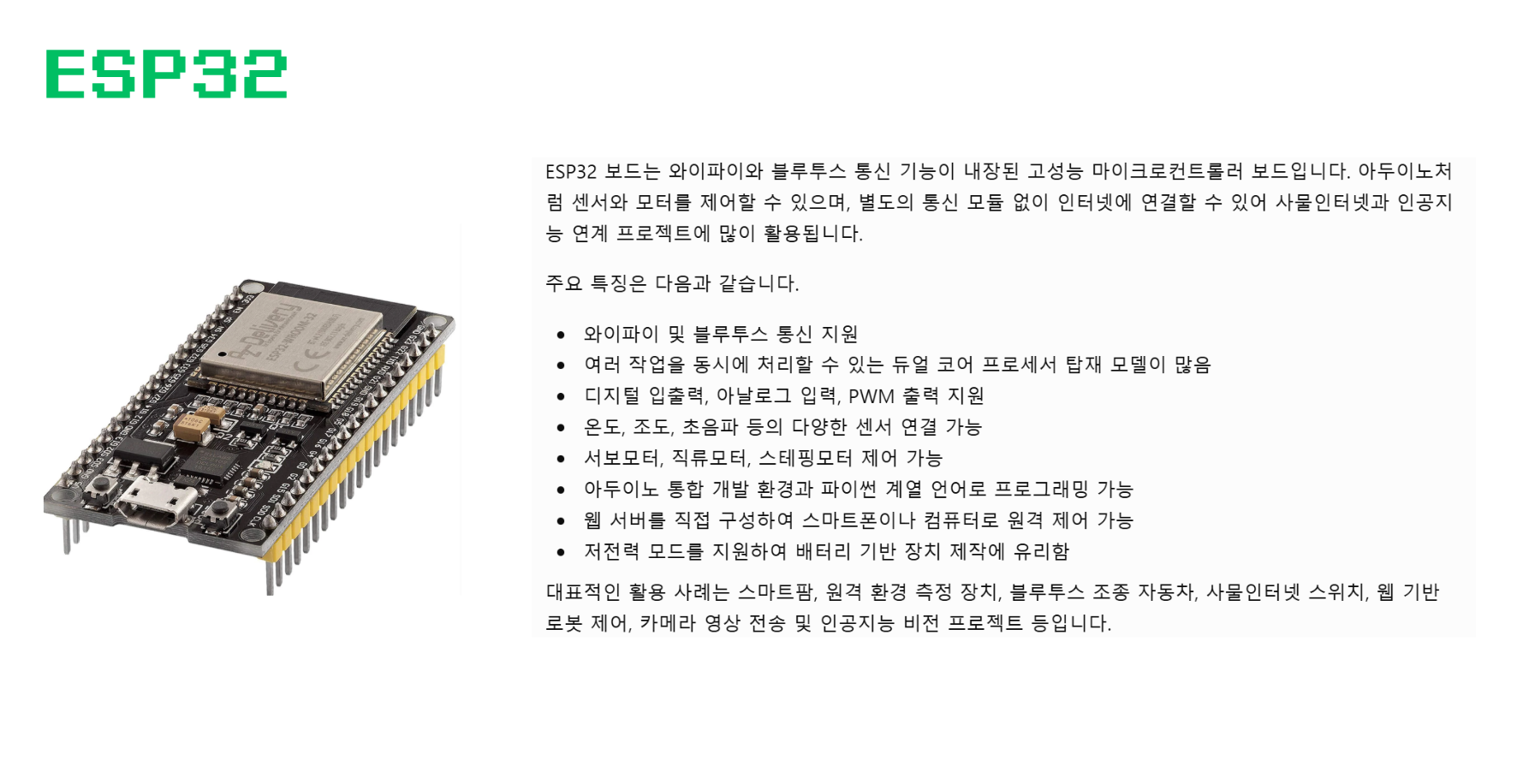

1. esp32 보드

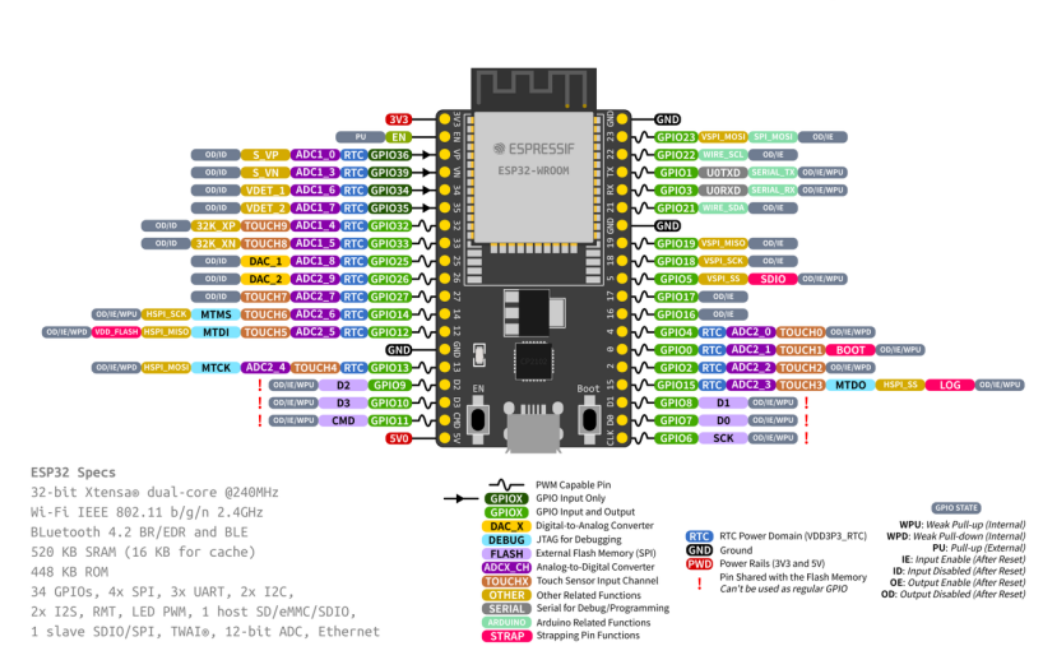

esp32 핀맵

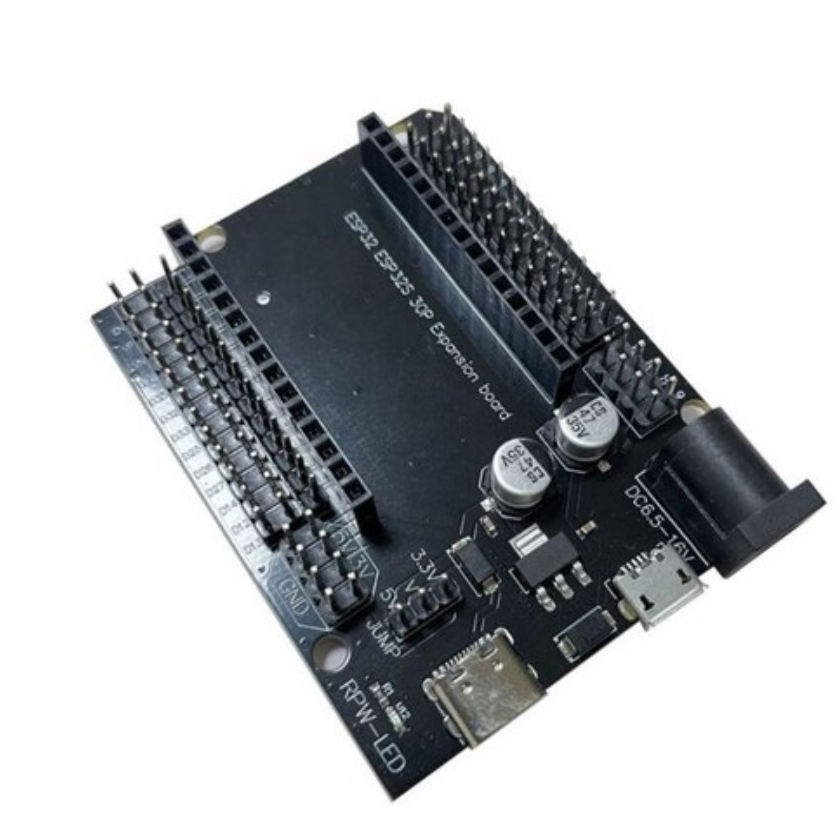

2. 확장 쉴드

ESP32 30핀 개발보드 전용 확장 쉴드(Expansion Shield)로, 복잡한 브레드보드 배선 없이 센서와 모듈을 1:1로 간편하게 연결할 수 있는 프로토타이핑용 보드입니다. 1. 핵심 기능 및 특징 G-V-S 3핀 헤더 구조 각 GPIO 핀마다 GND(-), VCC(+), Signal(S) 3핀 헤더가 나란히 배치 되어 있습니다. 온습도 센서, 초음파 센서, 서보모터 등 3핀/4핀 점퍼 케이블을 브레드보드 없이 바로 꽂아 사용할 수 있어 회로 구성 시간이 크게 단축됩니다. 다양한 전원 입력 포트 지원 DC 배럴 잭: DC 6.5V ~ 16V의 어댑터나 외부 배터리 팩 연결 지원 USB 포트: Type-C 및 Micro 5핀 포트가 모두 탑재되어 다양한 케이블로 전원 공급 가능 출력 전압 선택 점퍼 (3.3V / 5V) 점퍼 캡 위치에 따라 센서 헤더 라인의 VCC 전압을 3.3V 또는 5V로 손쉽게 전환할 수 있어, 센서별 구동 전압에 맞추기 용이합니다. 안정적인 전원 제어 온보드 LDO 레귤레이터와 전해 커패시터가 내장되어 있어 모터나 통신 모듈 구동 시 발생하는 전압 강하와 노이즈를 완화합니다.
