아두이노 푸쉬버튼으로 LED 제어 및 과제



1. 푸쉬버튼 풀업모드로 led 제어하기

     - led 하나를 연결하여 푸쉬버튼을 눌렀을때  led ON,  누르지 않을때 led OFF

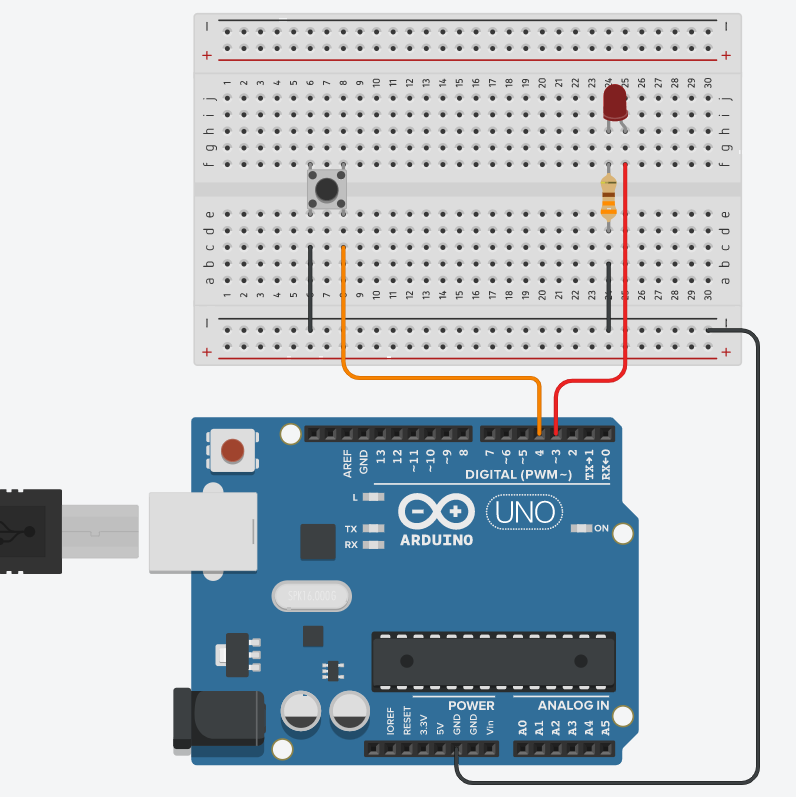

LED와 푸쉬버튼 연결

     - 조건문 복습이 필요한 경우 아래 링크 클릭.



https://swmakerjun.tistory.com/14

아두이노 조건문활용 (가변저항으로 led 제어)

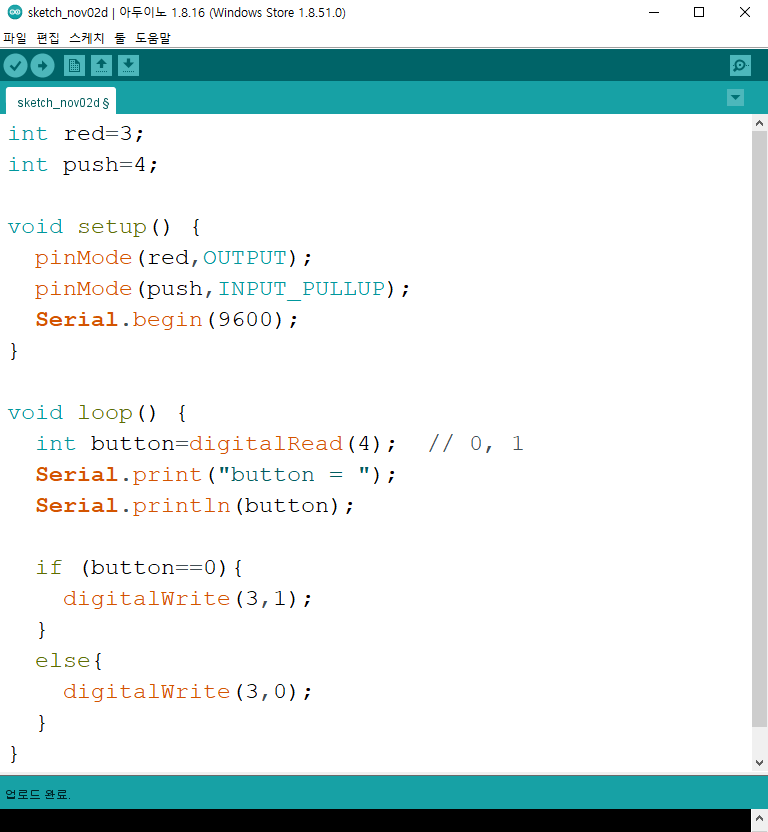

2. LED 제어 조건문 코드

     - 푸쉬버튼과 LED 변수 활용.





//푸쉬버튼 led 제어 코드



int red=3;
int push=4;

void setup() {
  pinMode(red,OUTPUT);
  pinMode(push,INPUT_PULLUP);
  Serial.begin(9600);
}

void loop() {
  int button=digitalRead(4);
  Serial.print("button = ");
  Serial.println(button);

  if (button==0){
    digitalWrite(3,1);
  }
  else{
    digitalWrite(3,0);
  }
}



//swmaker_jun





3. 과제 - 경보 사이렌 만들어 보기.

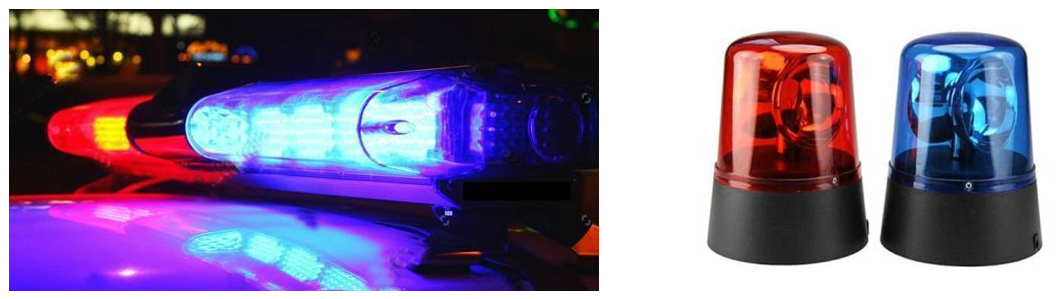

     - 푸쉬버튼을 누르고 있을때 경찰 사이렌 불빛 만들기.

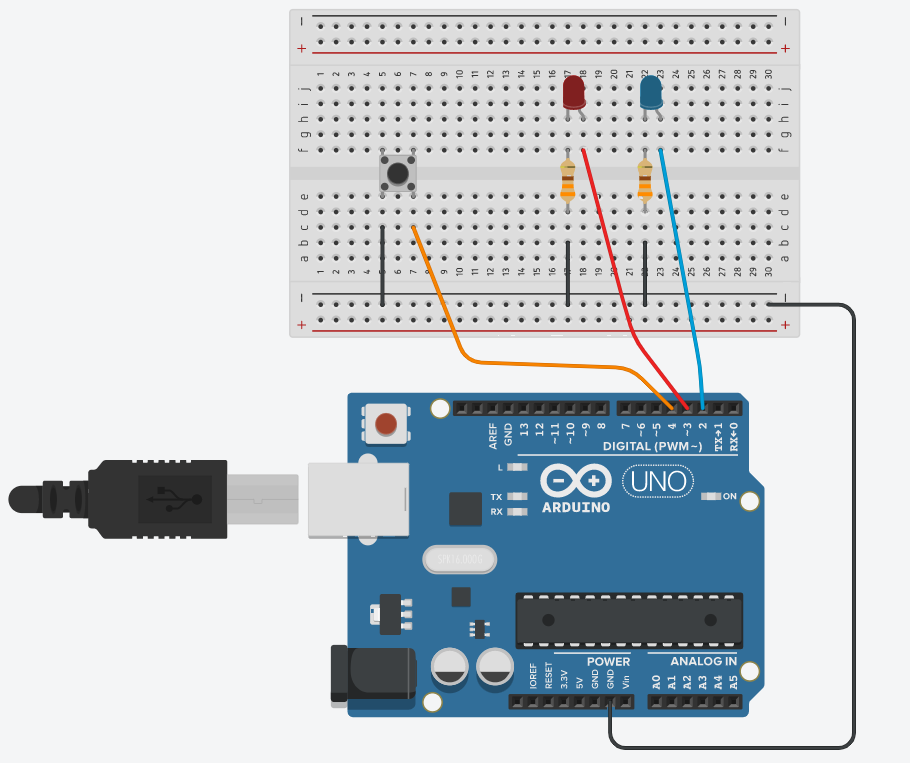

푸쉬버튼 하나, led 두개



     ■ 푸쉬버튼을 누르고 있지 않을때 두 LED는 전부 OFF.

     ■ 푸쉬버튼을 누를때 빨강 LED 와  파란LED가 교차로 깜빡거리기. ( delay(  ) 코드가 핵심 ).
