EcoGrow_4차시 수위 센서 확인 하고 액체펌프 자동화 만들기.

1. 기존 코드에서 수위 센서 정의하고 확인하기.

#include "DHT.h"
#include <LiquidCrystal_I2C.h>

#define DHTPIN A0
#define DHTTYPE DHT11

#define fan 10
#define led 23

DHT dht(DHTPIN, DHTTYPE);

LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(9600);
  dht.begin();
  lcd.init();
  lcd.backlight();
  pinMode(fan,OUTPUT);
  pinMode(led, OUTPUT);
}

void loop() {
  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  if (isnan(humidity) || isnan(temperature) ) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  //Serial.print((int)temperature); Serial.print(" *C, ");
  //Serial.print((int)humidity); Serial.println(" %");
  // 온습도 센서값 주석처리.

  String humi = "Humi : ";
  humi += (String)humidity;
  humi += "%";

  String temp = "temp : ";
  temp += (String)temperature;
  temp += "C";

  lcd.setCursor(0, 0);
  lcd.print(humi);
  lcd.setCursor(0, 1);
  lcd.print(temp);

  int cds = analogRead(A3);
  // Serial.print("cds = ");
  // Serial.println(cds);
  // CDS 조도센서값 주석처리

  if (cds>880){
    digitalWrite(led,LOW);
  }
  else{
    digitalWrite(led,HIGH);
  }

  digitalWrite(fan,HIGH);

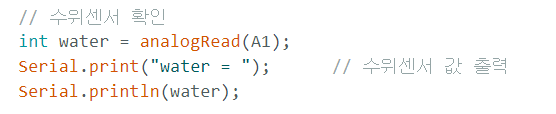

  // 수위센서 확인
  int water = analogRead(A1);
  Serial.print("water = ");      // 수위센서 값 출력
  Serial.println(water);

}





수위 센서 아날로그 1번 핀(A1)에 연결

수위 센서 값을 읽어서 변수 water에 저장하고 시리얼 모니터로 출력하여

수위 값을 측정



수위센서 값 출력







물 수위가 센서보다 낮을때                                                       물 수위가 센서보다 높거나 잠겨 있을때



우리가 사용하는 수위센서는 물 접촉 수위에 따라 센서 값이 다르다.







2. 수위센서를 활용하여 물이 없을때 액체 펌프로 물을 공급해 보자.

액체펌프 연결 디지털 9번 핀



#include "DHT.h"
#include <LiquidCrystal_I2C.h>

#define DHTPIN A0
#define DHTTYPE DHT11

#define fan 10
#define led 23
#define pump 9          // 액체펌프 디지털핀 9번으로 정의하기 (릴레이 모듈)

DHT dht(DHTPIN, DHTTYPE);

LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(9600);
  dht.begin();
  lcd.init();
  lcd.backlight();
  pinMode(fan,OUTPUT);
  pinMode(led, OUTPUT);
  pinMode(pump, OUTPUT);               //디지털 핀 9번 출력모드 설정(액체펌프 릴레이)
}

void loop() {
  float humidity = dht.readHumidity();
  float temperature = dht.readTemperature();

  if (isnan(humidity) || isnan(temperature) ) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  //Serial.print((int)temperature); Serial.print(" *C, ");
  //Serial.print((int)humidity); Serial.println(" %");
  // 온습도 센서값 주석처리.

  String humi = "Humi : ";
  humi += (String)humidity;
  humi += "%";

  String temp = "temp : ";
  temp += (String)temperature;
  temp += "C";

  lcd.setCursor(0, 0);
  lcd.print(humi);
  lcd.setCursor(0, 1);
  lcd.print(temp);

  int cds = analogRead(A3);
  // Serial.print("cds = ");
  // Serial.println(cds);
  // CDS 조도센서값 주석처리

  if (cds>880){
    digitalWrite(led,LOW);
  }
  else{
    digitalWrite(led,HIGH);
  }

  digitalWrite(fan,HIGH);

  // 수위센서 확인
  int water = analogRead(A1);
  Serial.print("water = ");
  Serial.println(water);

  if (water>850){                        // 조건문 물수위가 낮으면 액체펌프를 가동하고
    digitalWrite(pump,1);
  }
  if (water<300){                        // 조건문 물수위가 오르면 액체펌프를 정지한다.
    digitalWrite(pump,0);
  }

}



보조 물 공급 통에 물이 없을 경우

물의 수위를 맞추지 못하면 액체펌프가 계속 동작하므로 이를 해결할 방안을 구상해 보자 !
