아두이노 시리얼통신 활용 (가변저항 Read, 시리얼모니터 출력)

1. 가변저항 (potentimoeter)

     - 포텐셔미터라고도 불리우며 전자회로에서 저항값을 변화할수 있는 저항기.

     - 가변저항을 활용하여 전류의 크기를 조절하여 사용할 수 있다.

    ※  우리가 아두이노에서 사용하는 가변저항은 회전형으로 왼쪽과 오른쪽으로 돌리면서 저항값을 변화시킨다.



     - 주로 우리 스피커나 믹서기에서 소리 볼륨을 조절할 때 많이 활용된다.

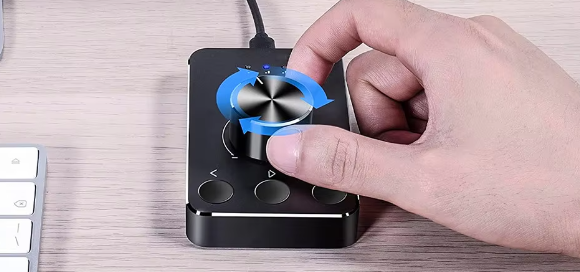

	볼륨 조절기 이미지 출처 : https://korean.alibaba.com/product-detail/Usb-Volume-Control-Lossless-Pc-Computer-1600311205820.html

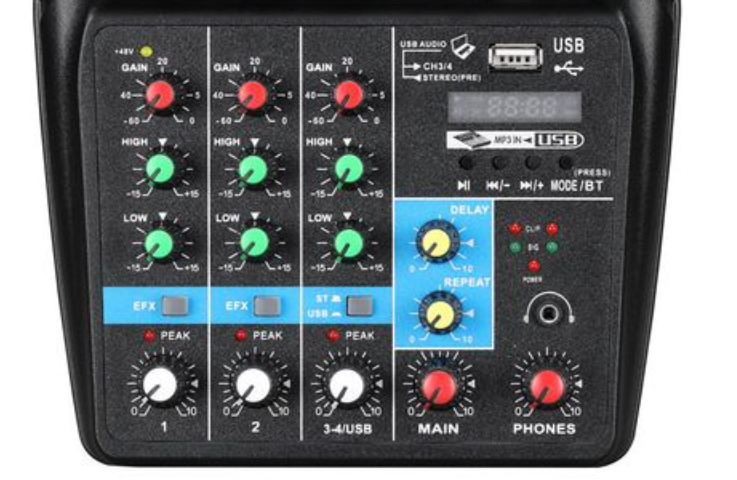

	방송장비 믹서  이미지 출처 : https://hottracks.kyobobook.co.kr/ht/gift/detail/2315093019593







- 그밖에 아두이노에서 다양한 용도로 사용할 수 있다.

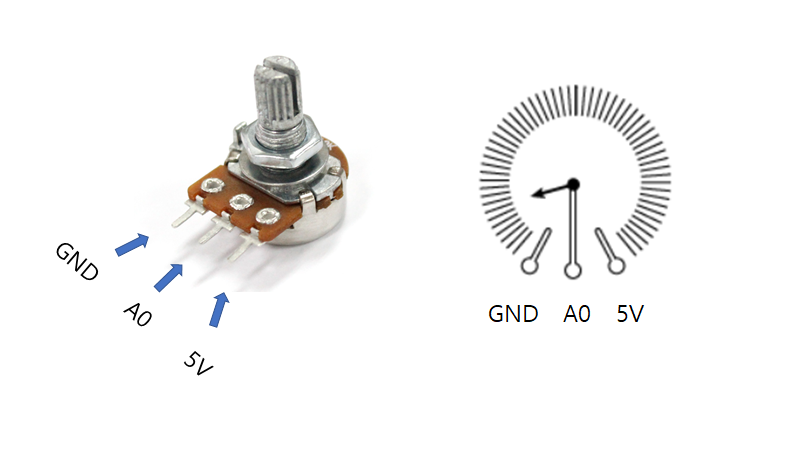

가변저항





    - 아두이노에서 아날로그 신호를 읽어오면 0 ~ 1023의 값의 범위로 출력 된다.

    - 아두이노에서 아날로그 0값이 0V 전압,  1023값이 5V 전압이라 생각하면 된다.

    ※  둥근 손잡이(슬라이더) 부분을 GND 쪽으로 돌리면 0V  ,   5V 쪽으로 돌리면 5V 전압이 아날로그핀으로 출력된다.

    ※  주의 :

        가변저항 가운데 핀 (아날로그연결핀)에 전원(5V) 혹은 접지(GND)를 연결하면 가변저항에 열이 발생하며 타는

        냄새가 나므로 가운데 핀을 연결을 주의하자.





2. analogRead() 함수로 가변저항값 읽어오기.

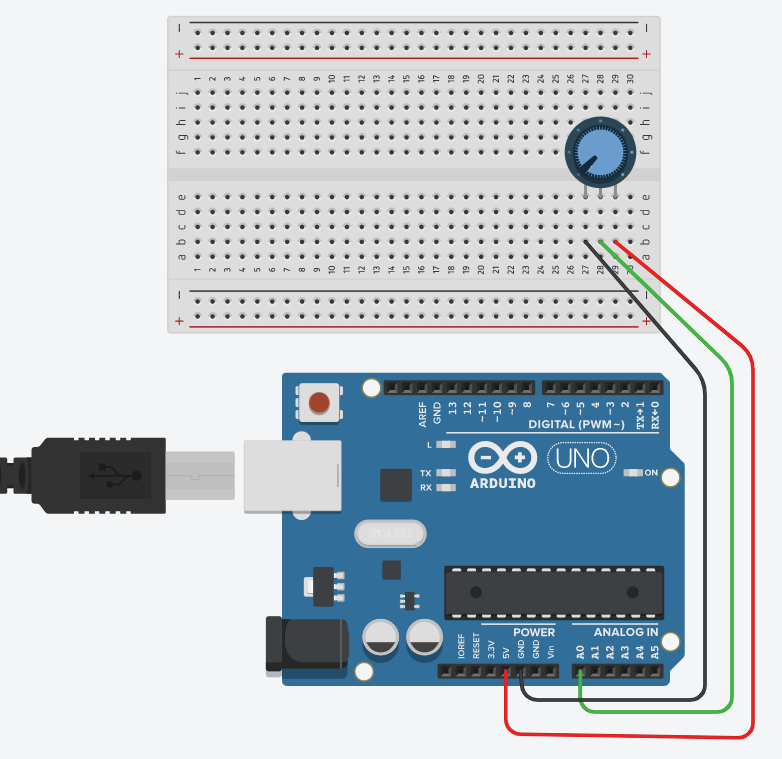

아두이노 가변저항 회로

가변저항 읽어오는 코드

                                   ※  아날로그 A0 핀 데이터를 읽어와 reading 이라는 변수에 저장



3. Serial.____() 함수

     가. Seiral통신이란 ?

         - 시리얼은 데이터를 주고 받기 위한 "직렬통신"

         - 직렬통신 : 데이터를 하나의 데이터 선을 활용하여 하나씩 차례로 보내는 방법

        ※  데이터는 하나의 비트 ( 0 또는 1)로 보내진다.



     나. Serial.bgin(9600);

         - " Seirla.begin(speed)  :  speed 시리얼 통신속도 "보드레이트" 라고 하며 초당 전송되는 비트 수(bps)

         - bps : bit per second

         - 아두이노 우노는 9600 bps로 최적화 되어 있음.



         - 9600은 보드레이트(bitrate)라고 하며, 직렬 통신 속도를 나타냄

         - 보드레이트는 초당 전송되는 비트 수(bps: bits per second)를 의미한다.

           여기서는 9600bps로 설정되어 있어, 1초에 9600비트의 데이터를 전송할 수 있습니다.



           ※ 예를 들어, 9600bps는 1초에 약 960문자(1바이트는 8비트이므로)를 전송할 수 있는 속도입니다.





     다. Serial.print(  )  /  Serial.println(  )

        - 시리얼통신을 활용해 아두이노 데이터를 PC로 전송하여 모니터에 출력하기 위한 함수.

        - Serial.print( ) : 줄바꿈 없이 가로로 출력

        - Serial.println( ) : 출력과 함께 줄바꿈 명령이 실행.

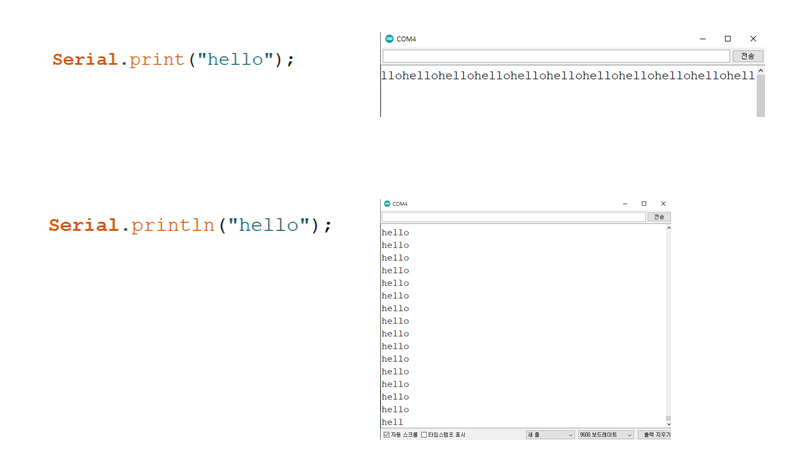

시리얼 출력문 차이



Serial.begin(9600); 코드는 아두이노에서 직렬 통신(serial communication)을 시작하는 함수입니다. 이 코드의 역할과 의미를 자세히 설명하자면 다음과 같습니다.



4. 아두이노 업로드 후 시리얼 모니터 확인.

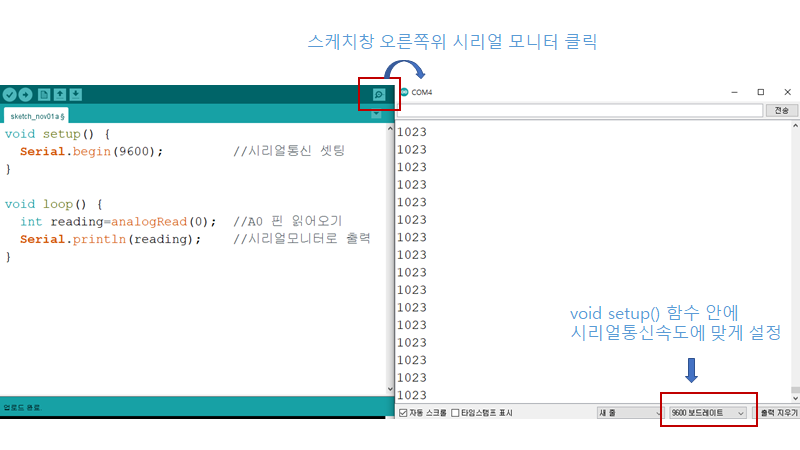

스케치창에서 시리얼 모니터 클릭



    - 툴에서 보드와 포트 연결 확인 후  업로드.

    - 스케치창 상단 오른쪽에 시리얼모니터 버튼 클릭.

    - 시리얼 모니터

    ※  타임스탬프 표시로 현재시간 출력과 보드레이트 설정 가능.





5. 시리얼 플로터

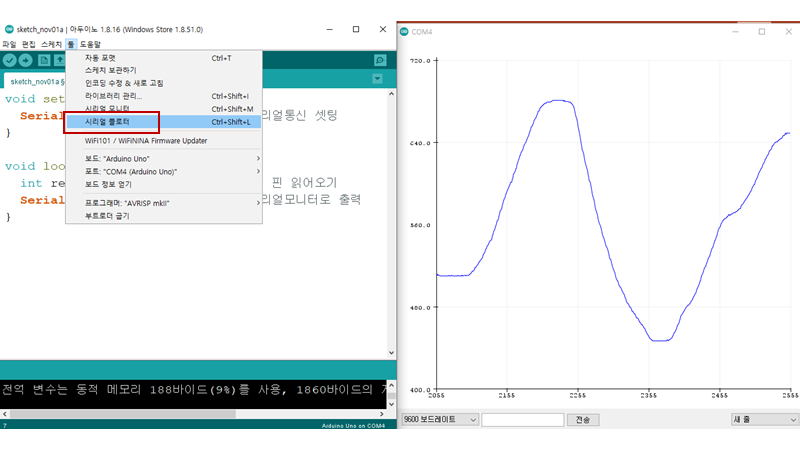

시리얼 플로터로 출력



※  스케치 목록  →  툴  →  시리얼 플로터로도 출력하여 보자.
