아두이노 메이커_02_ led 보행자 신호등 만들기



■ 아두이노로 신호등 회로와 코드 만들어 보기   < 과제 >

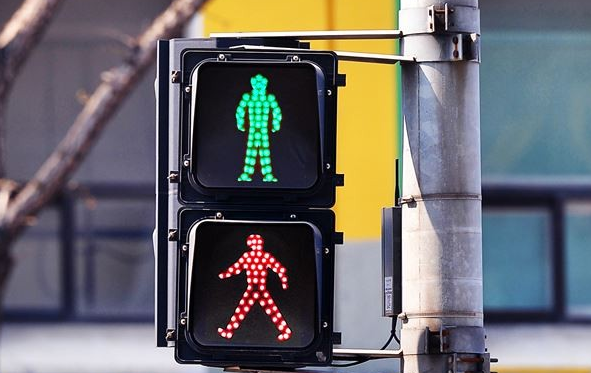

신호등 이미지 출처 : https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=dke3571&logNo=221004360635



1. 과제 (직접 코드와 회로를 짜보기)

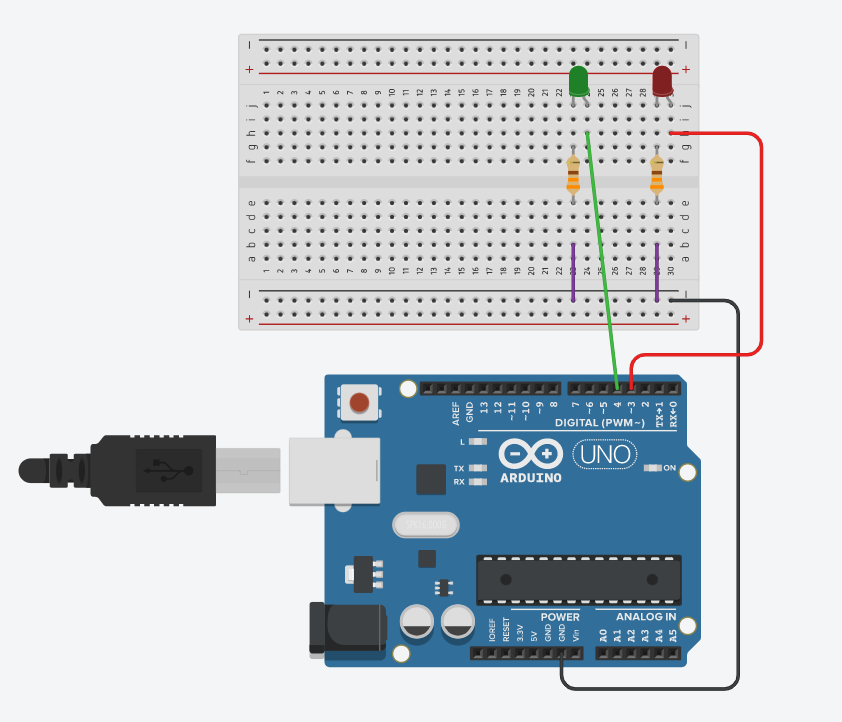

    - 회로를 아래와 같이 연결해 보세요.

    - 초록 led, 빨강 led, 저항(330Ω) 2개, 수-수 케이블 선

      ※ GND 접지 부분은 브레드보드 회로단 " - "에 연결하여  활용해 보세요.

■ 과제 순차코드 이해하기.

    → 우선 빨강 led를 5초동안 켜기

    → 빨강 led가 꺼지고 0.3초 후 초록 led가 켜지기

    → 초록 led가 4초 동안 켜있다가 꺼지면서 0.5초 간격으로 3번 초록led가 깜빡이기

    → 초록 led가 3번 깜빡이고나서 0.3초후 다시 빨강 led 가 켜져야 함.





■ 신호등 LED 영상

https://www.youtube.com/watch?v=7N42US4HVtI

아두이노 led 보행자 신호등 실습
