액체펌프 제어하기

1. 액체 펌프란 ?

      액체펌프는 액체를 이동시키기 위한 기계장치로, 다양한 유체를 흡입하고 토출할 수 있는 장치입니다. 이를 이용하여

      물, 기름, 화학약품, 의약품 등 다양한 액체를 움직일 수 있습니다.



     액체펌프는 크게 두 가지 유형으로 나뉩니다.

     첫 번째는 양방향 펌프(Bi-Directional Pump)로, 펌프의 흐름이 양방향으로 가능한 펌프입니다. 이는 주로 액체를 흡입

     하고 토출할 때 두 가지 방향으로 사용되며, 주로 진공흡입장치(Vacuum Aspiration Device)와 같이 사용됩니다.



     두 번째는 단방향 펌프(Uni-Directional Pump)로, 흐름이 한 방향으로 고정된 펌프입니다. 이는 주로 액체를 움직이기

    위한 목적으로 사용되며, 디아프램(Diaphragm), 페리스탈틱(Peristaltic), 로터리(Rotary) 등의 종류가 있습니다.



     디아프램 펌프는 유체를 디아프램으로 압축하여 움직이는 방식이며, 작은 크기와 저렴한 가격으로 인해 널리 사용

     됩니다.

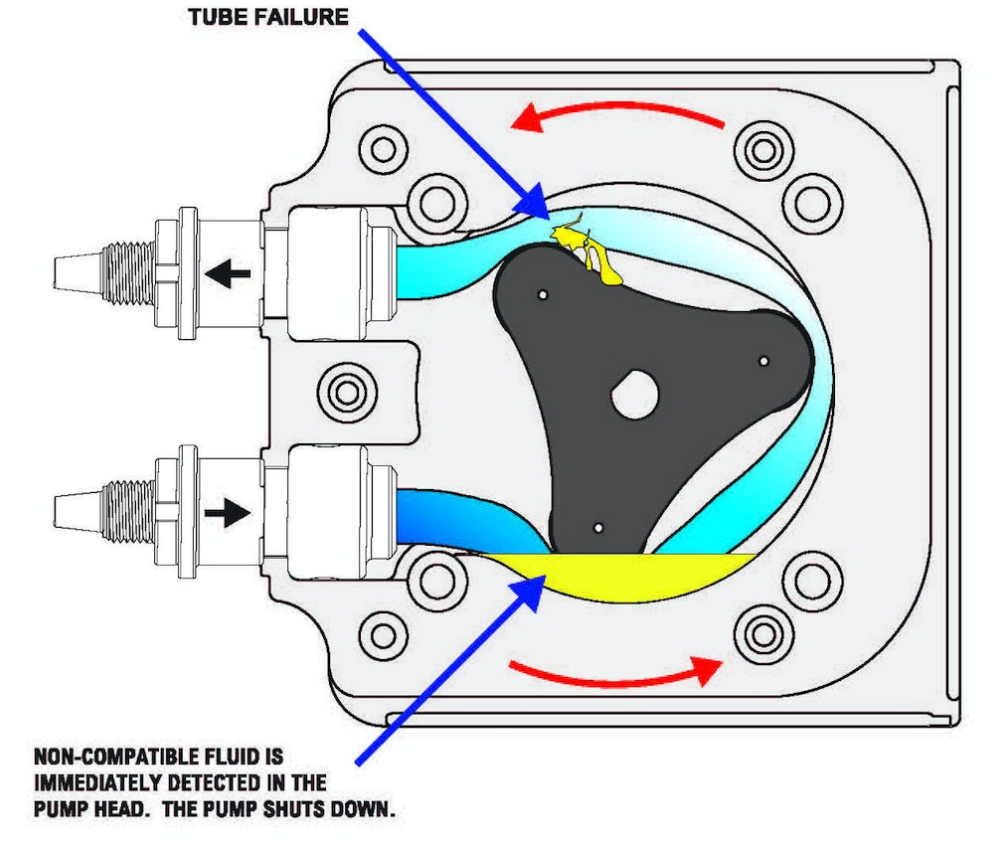

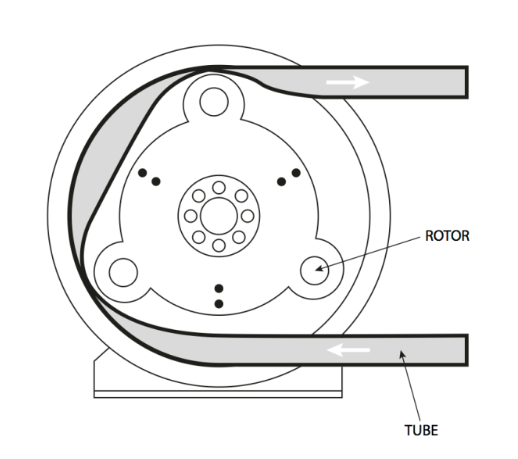

     페리스탈틱 펌프는 유체를 유체를 감싸고 있는 실리콘 관을 압축하여 움직이는 방식이며, 흡입과 토출이 분리되어

     깨끗하고 정확한 흐름 제어가 가능합니다. 로터리 펌프는 회전하는 로터에 의해 유체를 흡입하고 움직이는 방식이며,

     고압 펌프로서 사용되기도 합니다.



      액체펌프는 자동화된 시스템에서 사용되어 효율적이고 정확한 작동을 보장하며, 실험 및 제조 공정에서 필수적인

      장비 중 하나입니다.

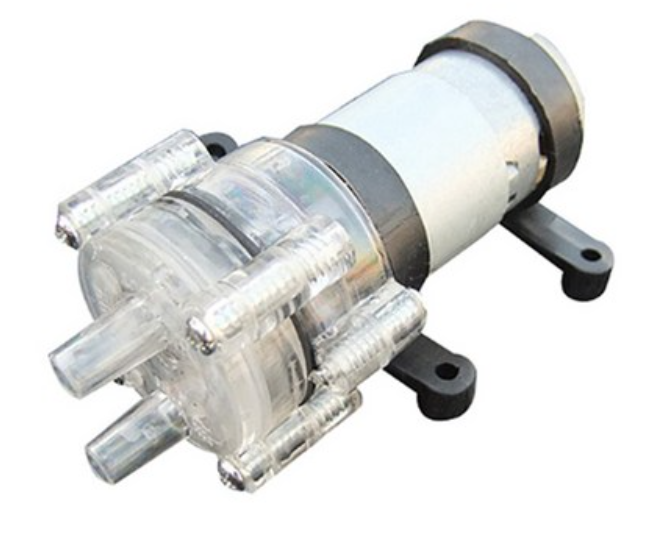

디아프램 펌프

디아프램 펌프

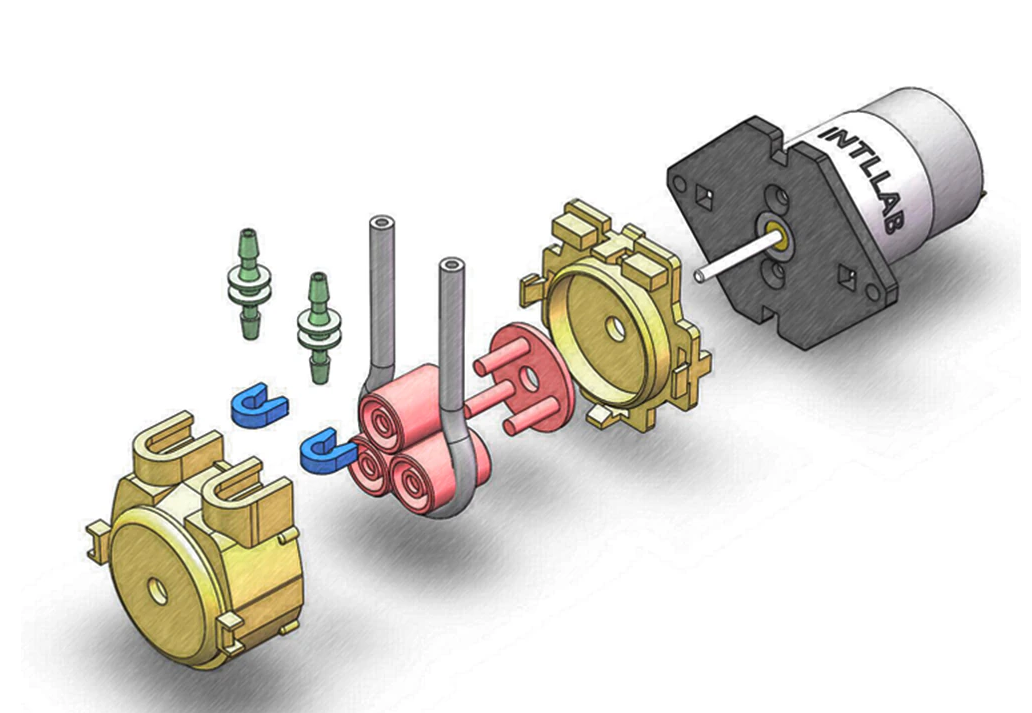

그림 출처 : 양수기 수중 워터 자동 펌프 INTLLAB-12V DC DIY 연동 액체 펌프 수족관 실험실용 도징 분석 : SSOK-C (naver.com)

출처 : https://printalk.wordpress.com/2015/09/17/operating-principles-of-liquid-pumps/



2. 액체 회로연결

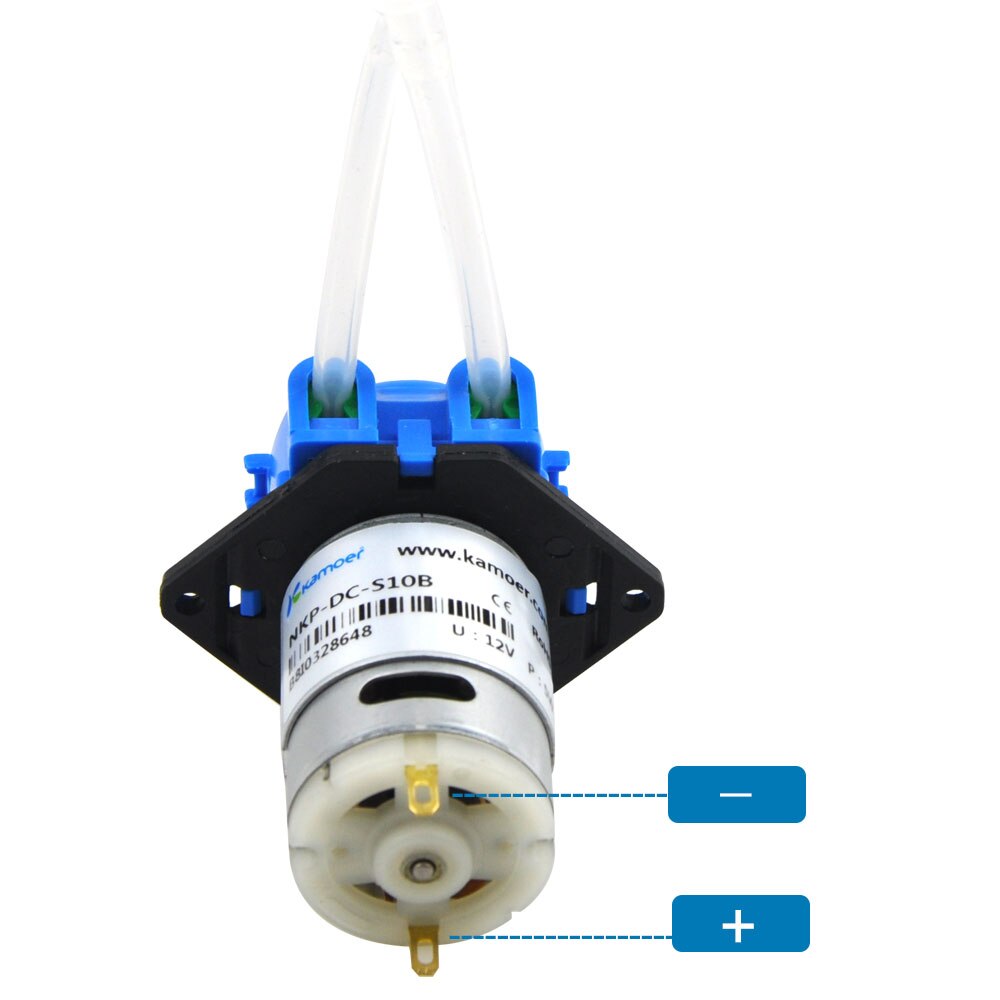

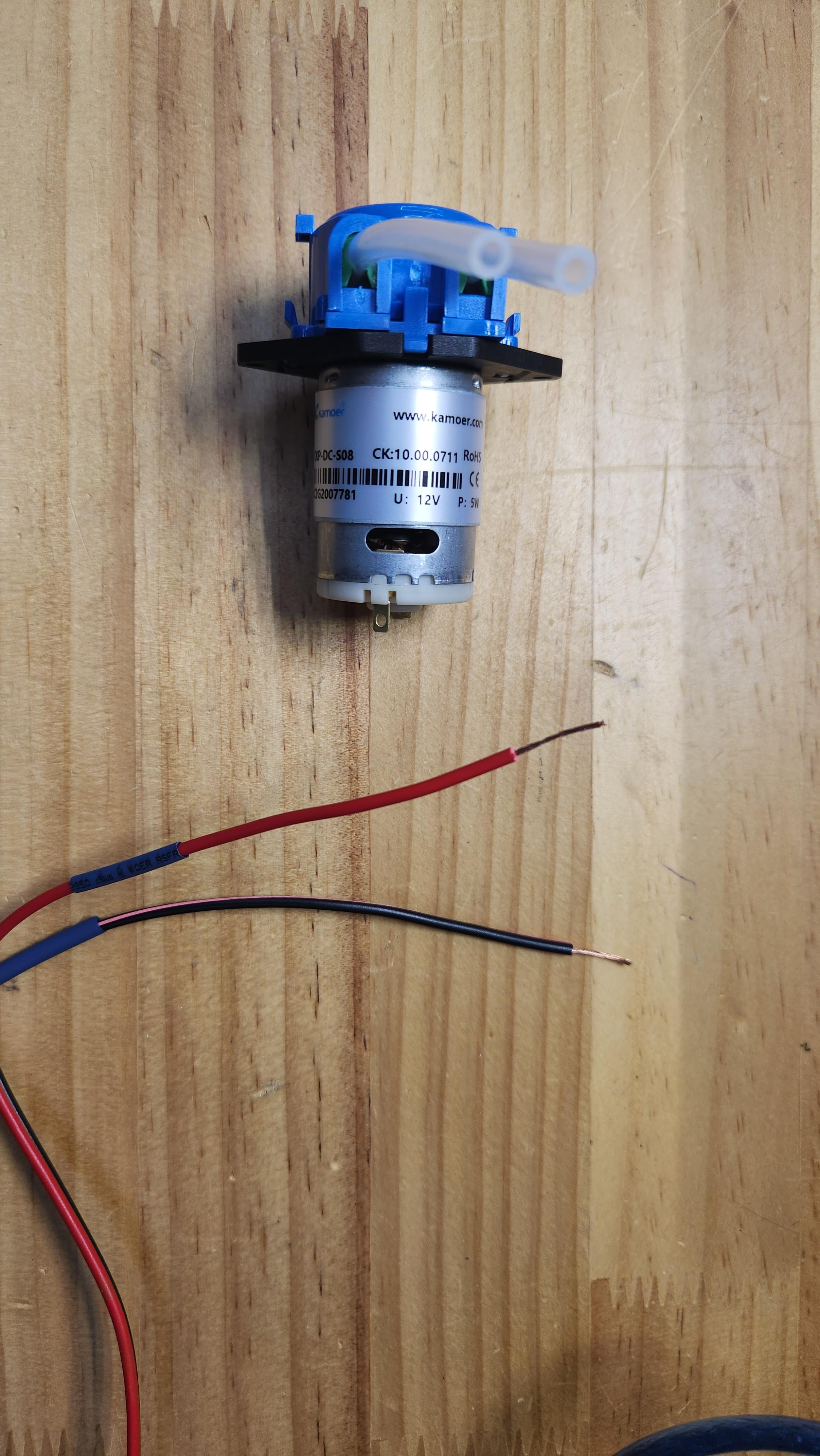

      빨강색 부분에 빨간선 " + " 케이블 / 나머지에는 " - " 검정색 케이블을 연결

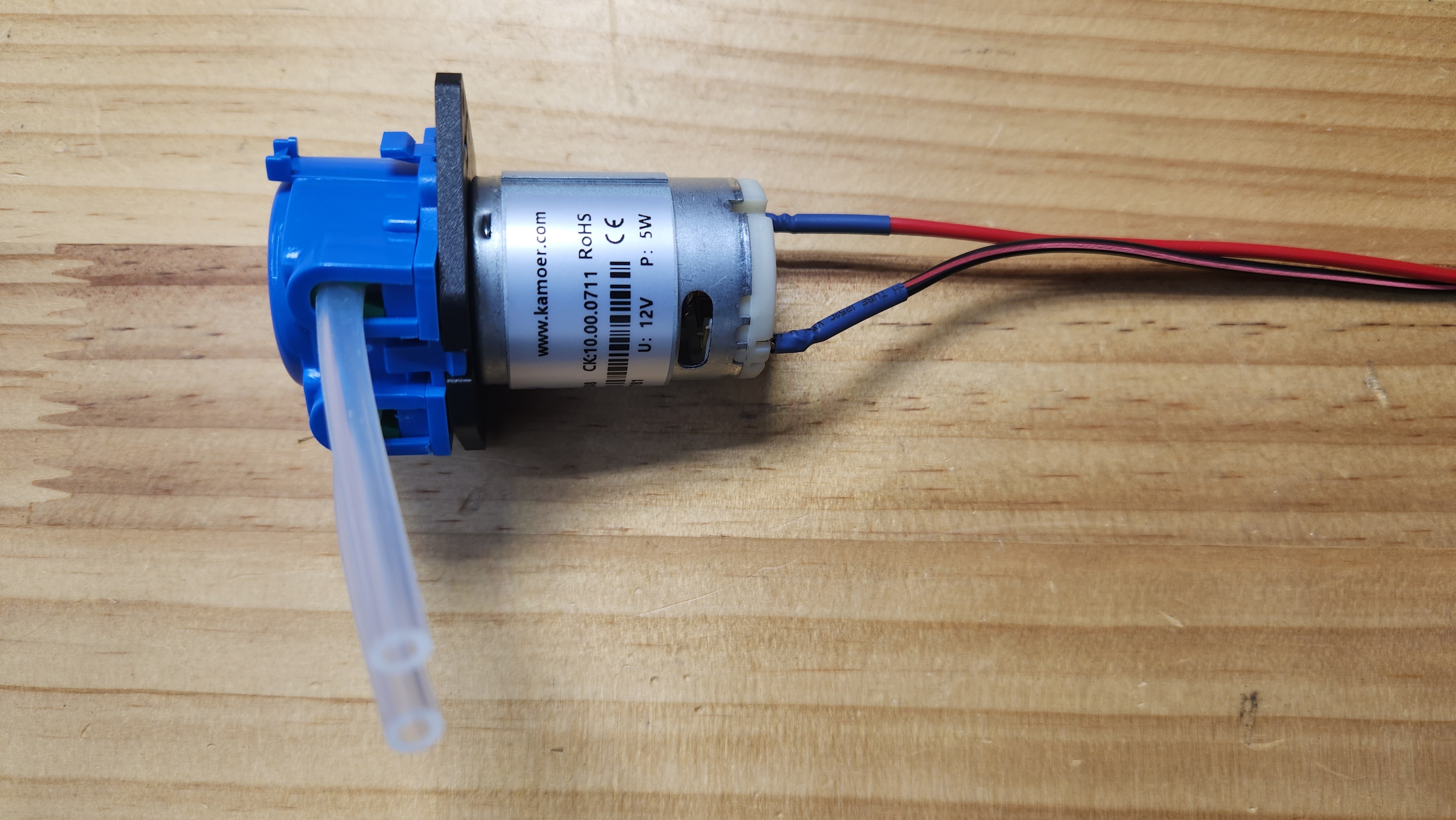

납땜 및 수축케이블, 절연테이프 활용

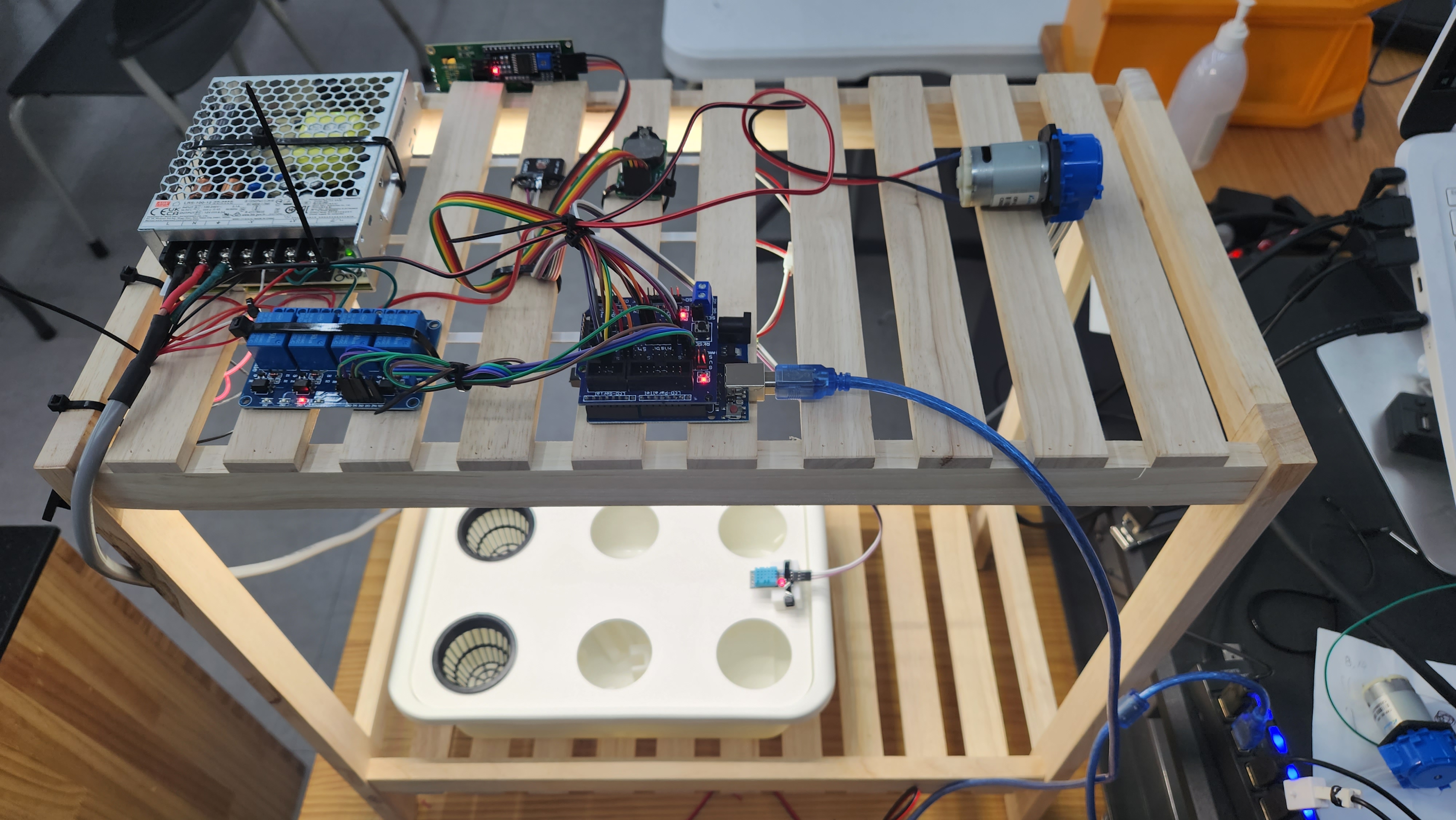

smps, 릴레이 3채널에 연결







3. 릴레이 제어 방식은 아래 12V 쿨링팬 사이트에서 응용하여 해결하기.

https://swmakerjun.tistory.com/39

12V 쿨링팬 설치 및 제어

가. 액체펌프 "  -  " 검정색 선은 SMPS V - 에 연결

나. 액체펌프 " + " 빨강색 선은 릴레이 3채널 NC 포트에 연결

다. 선 하나 양쪽 피복을 벗겨 구리선한쪽은 SMPS V+ 에  반대쪽 구리선은 릴레이 3채널 COM포트에 연결하기

라. 릴레이 3채널은 디지털 11번 핀으로 제어하기



4. 액체 펌프 실습

      액체 펌프는  맨위 코드에서 디지털 11번 핀으로 릴레이 3채널 핀에 연결하여 사용할 것이므로

      #define RELAY_CH2 11



      RELAY_CH2 11 로 선언하고



      void setup()  함수에서 출력모드 선언

       pinMode(RELAY_CH3, OUTPUT);



      void loop() 함수에서 5초 간격으로 on / off 를 반복시켜 보도록 하자.
