스탭다운 모듈로 아두이노에 전원 공급하기.

1. 스탭다운 모듈이란 ?

    스탭다운 모듈은 아두이노 또는 다른 마이크로컨트롤러 기반 시스템에서 전압을 낮추는 데 사용되는 모듈입니다.

    모듈은 고전압 입력을 안전한 낮은 전압 레벨로 변환해주는 기능을 제공합니다.



    스탭다운 모듈은 주로 전력 관리, 배터리 충전 시스템, DC-DC 변환 등의 애플리케이션에서 사용됩니다.

    이 모듈은 입력 전압을 감지하고 필요한 출력 전압으로 변환하기 위해 PWM (펄스 폭 변조) 또는

    PFM (펄스 주파수 변조) 제어 방식을 사용합니다.



    스탭다운 모듈은 입력 전압을 안정적인 출력 전압으로 변환하는데 사용되며, 입력 전압이 높을 때도 안정적인 출력을

    유지할 수 있습니다. 또한, 입력 전압이 변동할 때도 출력 전압을 일정하게 유지할 수 있도록 설계되어 있습니다.



   - 입력 전압 범위 : 4.5V ~ 40V

   - 조정출력 전압 범위 : 1.25V ~ 37V

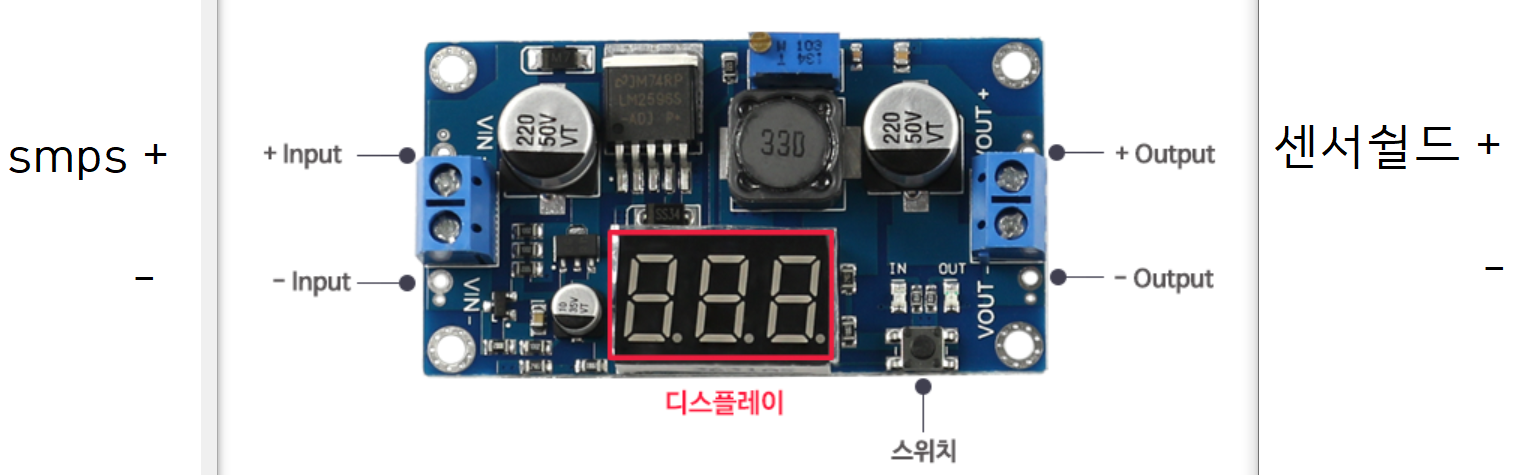

스텝다운모듈 연결

사진 출처 : https://eduino.kr/product/detail.html?product_no=501&gclid=CjwKCAjw9pGjBhB-EiwAa5jl3GYhjKRVzARaoQvmTRydIotPz1o_4P7hKgLSdYyNDz6MMd7p-_FWcBoCMGgQAvD_BwE



SMPS V+ V- 와 스탭다운 모듈 VIN + - 에 회로 연결



2. 전압 조절 후 센서쉴드 전원 공급

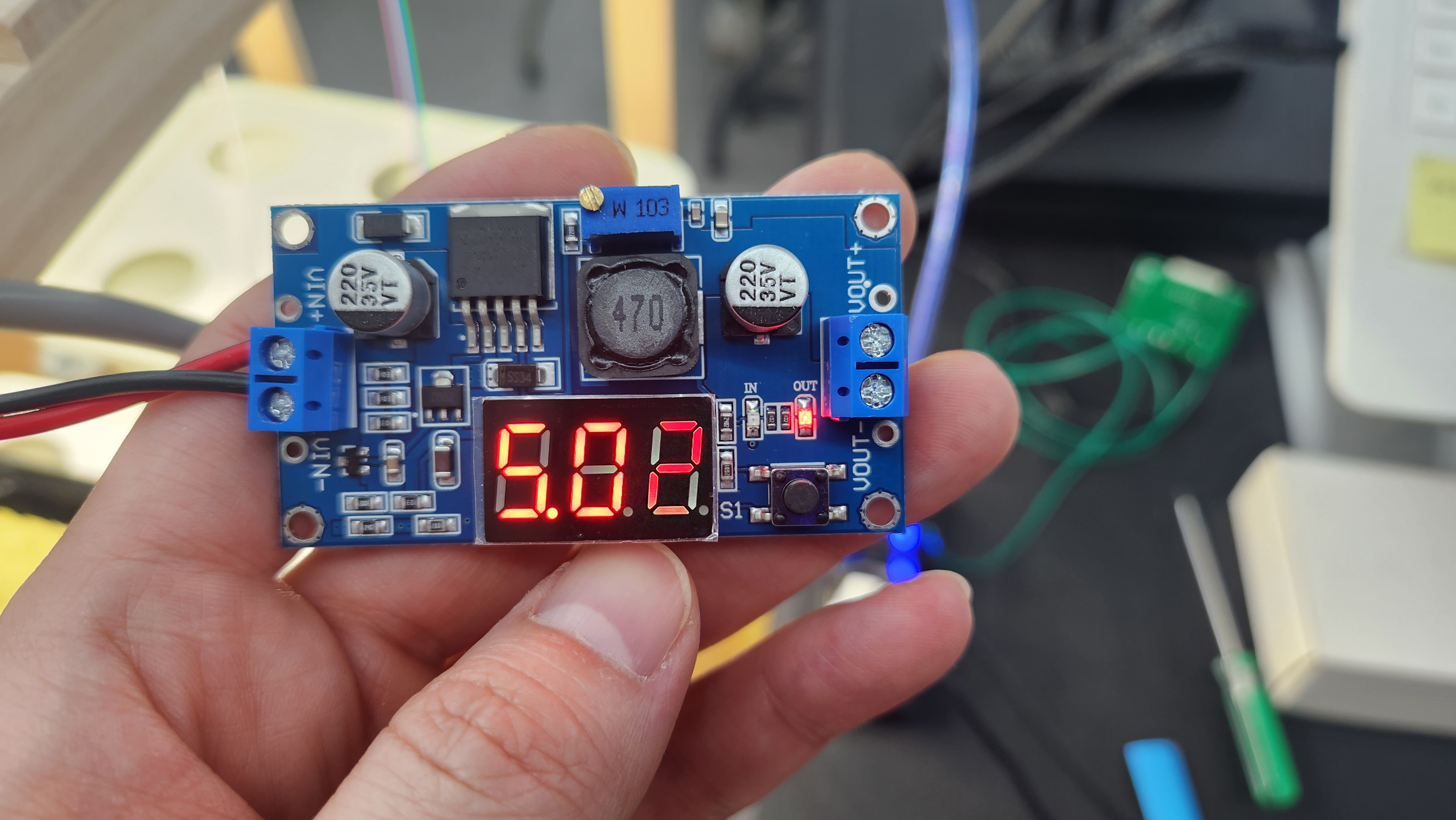

    위 사진과 같이 푸쉬버튼을 눌러 입력과 출력 led 불켜지는 것을 보고 전압 하락 방향으로 나사를 돌리면서

    출력전압을 5V 에 맞추도록 한다.

    ※ 안전주의 :

        전압확인할때 전원을 연결하고 다시 센서 쉴드에 연결할때는 전원을 끄고 회로 연결을 하도록 한다

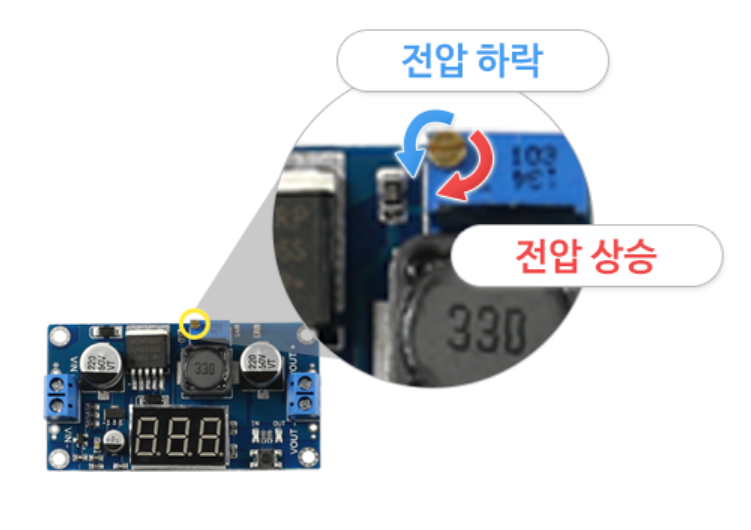

가변저항을 활용한 전압 조절

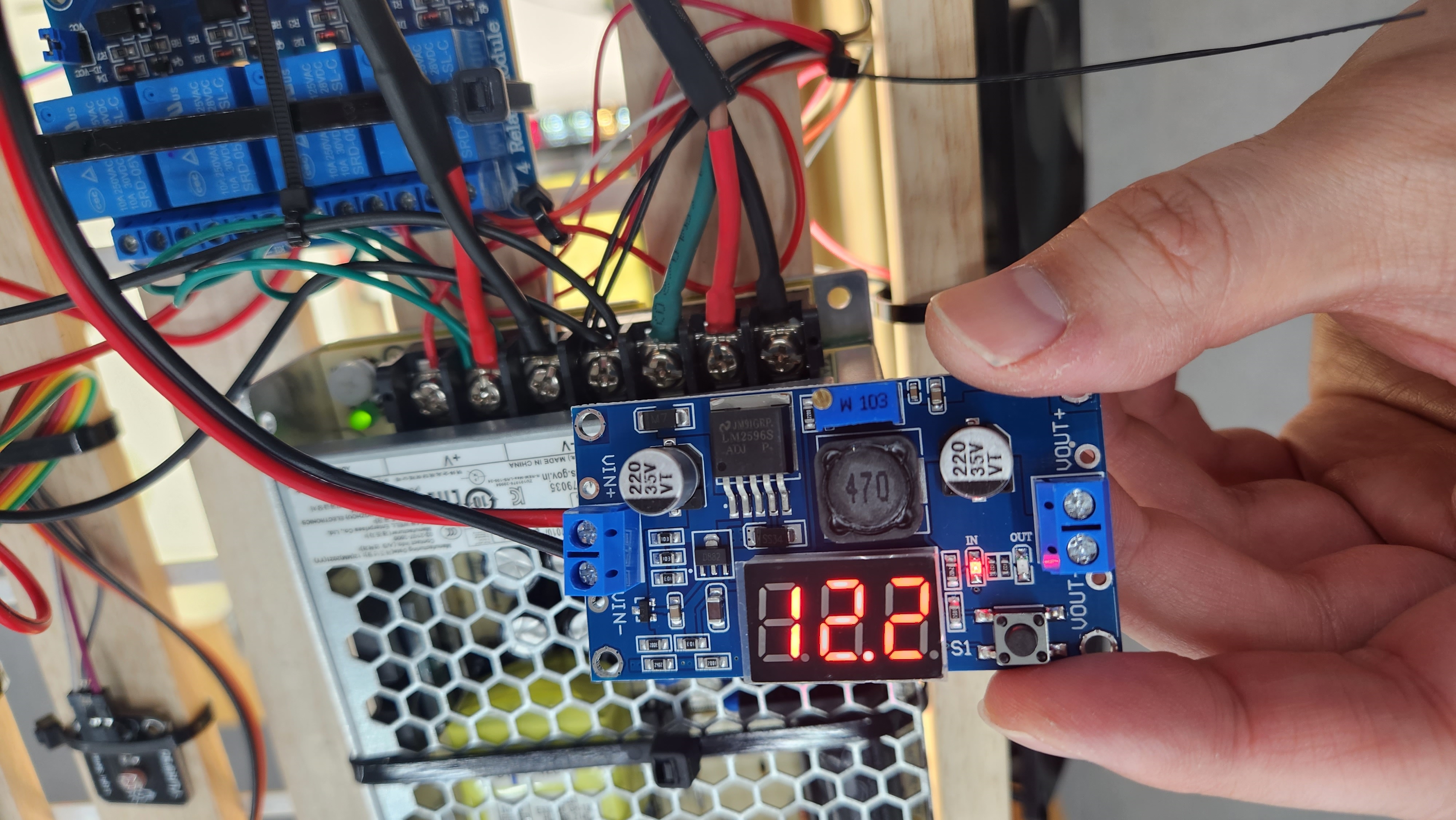

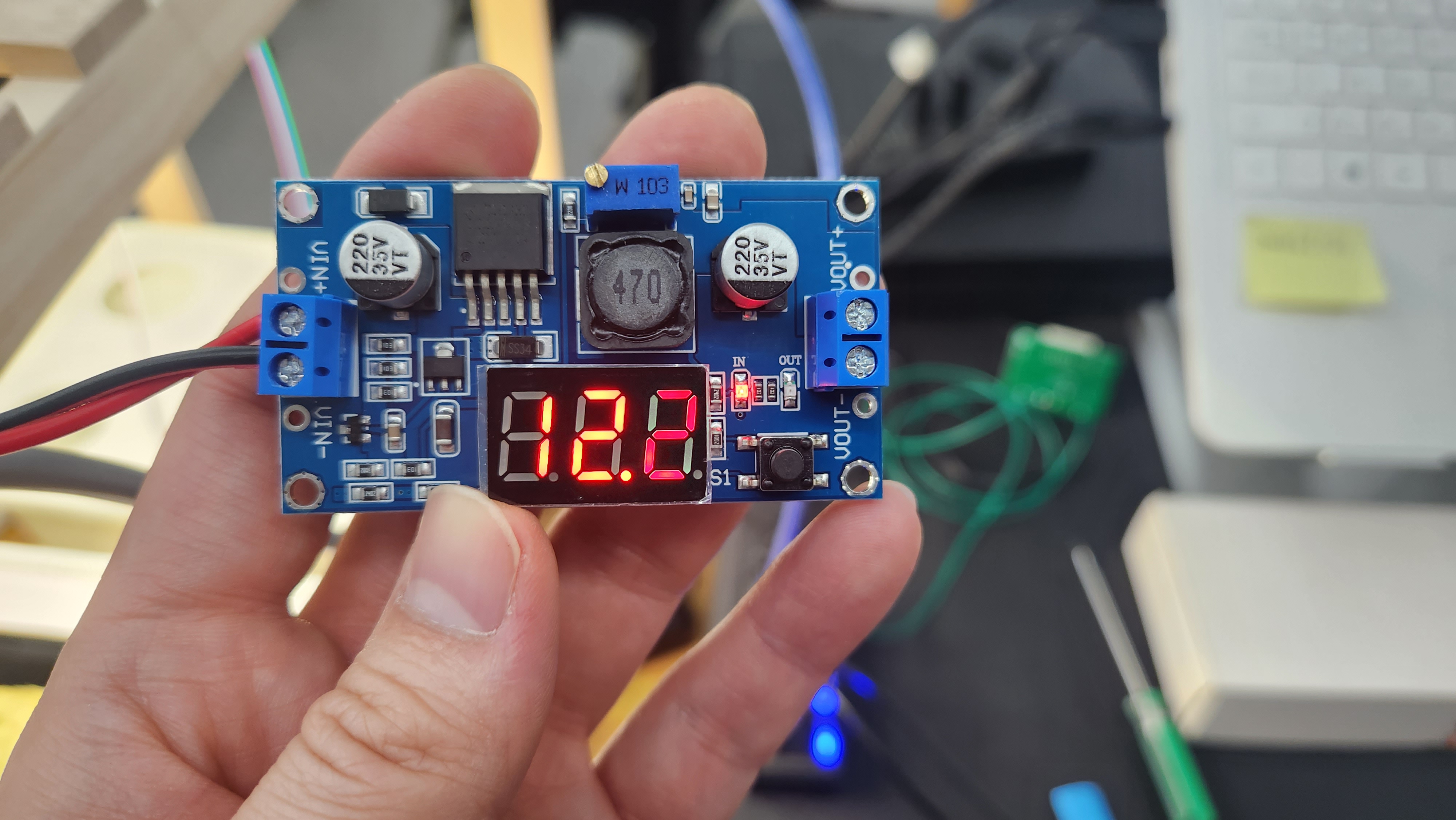

※  input 12V  smps로 부터 공급 받고  아래 사진과 같이 전압을 낮춰 5V output 전압을 조절해 준다.

가변저항을 활용한 전압 조절





3. 센서쉴드와 연결

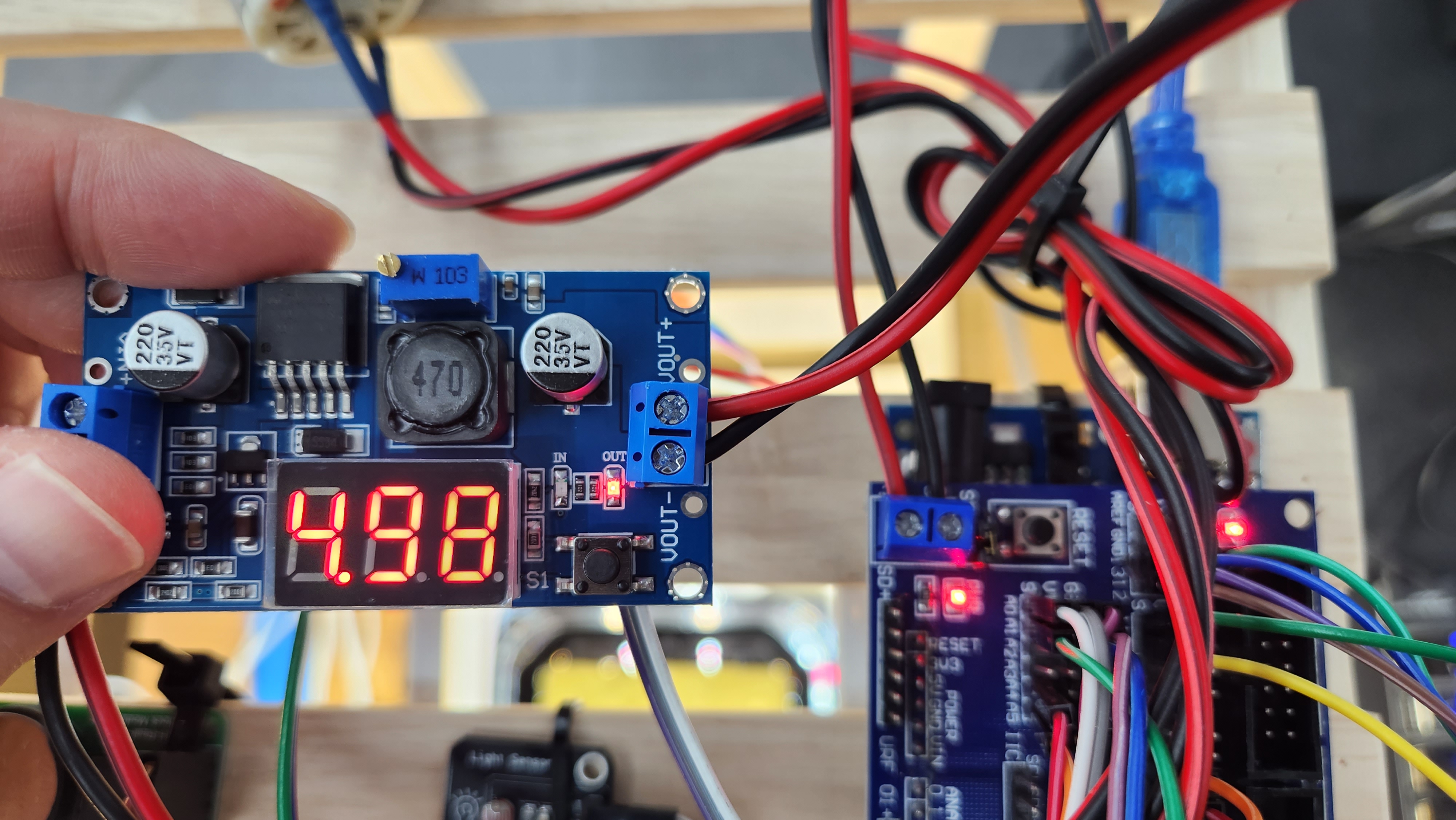

센서쉴드와 전원 연결

    스탭다운모듈 VOUT + 와 - 에 각 빨강색과 검정색 선을 연결하고 센서쉴드 VCC 에 빨강선을 GND에 검정선을

    연결하여 전원을 공급해 준다.

    이때 부터는 아두이노 USB 케이블선을 연결하고 있지 않아도 아두이노 프로그램이 220V 전원만 연결해도

    아두이노 센서쉴드로 받는 전원으로 우노보드까지 전원이 공급된다.
