1. 아두이노에서 회로란 ?
- 아두이노로 전자 장치를 구성할 때마다 사용되는 기본 구성 요소
- 아두이노는 프로그래밍(코딩) 뿐만아니라 이를 아두이노와 연결된 센서 및 액추에이터를 제어하기 위한 필수 조건.
※ 액추에이터(actuator. 작동기, 작동장치)는 시스템을 움직이거나 제어하는 데 쓰이는 기계 장치이다.

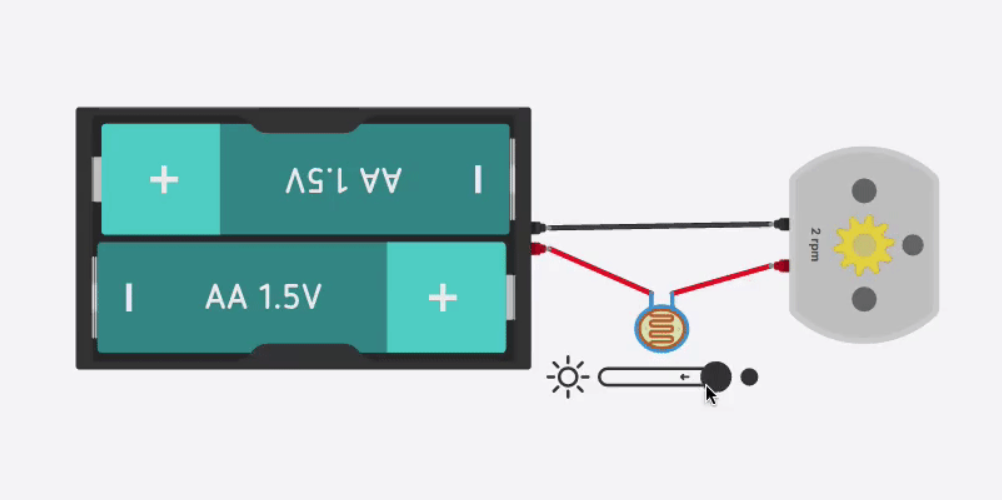

2. 회로 란 ?
- 전기회로는 전류가 흐르는 통로
- 전기가 흐르도록 만들어 준 길을 전기 회로라 한다.
※ 전기가 흐르도록 해주는 전선, 기터 물질 등을 포함.
출처 : 네이버블로그 / < https://blog.naver.com/thinkcodinglab/222281963270 >
3. 회로를 만드는 이유 ?
- 스위치를 통해 LED를 켜거나 전원을 연결하여 모터를 제어하는 등의 활용을 위해.
- 아두이노에서는 액추에이터 뿐만아니라 다양한 센서로 부터 데이터를 받거나 그를 통해
※ 전기가 흐르도록 해주는 전선, 기터 물질 등을 포함.
4. 회로의 구성 요소
1) 전도성 배선 : 전력을 쓰기 위하여 전선을 끌어 장치하거나, 전기장치를 전선으로 연결하는 일.
※ 전도성 : 열이나 전기가 물체 속을 이동하는 성질.
2) 전자부품 : 전자부품은 회로를 완성하는 데 필요한 요소
- 아두이노에서는 주로 LED, 푸쉬버튼, 초음파센서, 케이블, 저항, 서보모터 등 다양하게 존재함.
- 아두이노에서는 주로 '케이블선' 과 '브레드보드' 를 이용하여 전기를 전달하는 회로를 완성함.
5. 브레드보드 회로도 ?

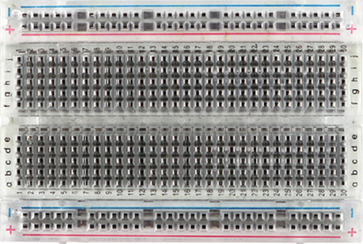

- 브레드보드는 회로단과 전원단으로 구분
- 브레드보드를 사용하면 부품을 쉽게 납땜 없이 연결이 가능
- 또한, 회로도 쉽게 수정이 가능하다.
※ 회로단과 회로단 사이에 있는 틈은 부품을 연결하기 편하게 만들어 놓은 것이며 각 [ a ~ e ] 회로단과
[ f ~ j ] 회로단으로 연결되어 있지 않음.
- 브레드 보드 속에는 금속띠가 존재하고 그 위에 플라스틱으로 덮어 구멍이 격자 모양으로 나있음.
- 접속점 : 가로와 세로로 나 있는 구멍을 접속점이라 한다.
출처 : 에듀이노 |
출처 : DIY 메카솔루션 오픈랩 |
- 전원단 : +, - 전원단에 가로 전체로 각각 금속띠로 모든 접속점을 연결한다.
※ + 전원단을 전원버스라 하고, - 전원단은 접지 버스라 한다.
※ 버스 [bus] IT용어사전 컴퓨터 내·외부 각종 신호원 간의 데이터나 전원 전송용 공통 전송로.
버스선(bus line)이라고도 한다.
- 회로단 (a~e, f~j) : 회로단은 [ a~e ] , [ f~j ] 각 5개씩 세로로 금속 띠가 접속점을 연결하고 있음.

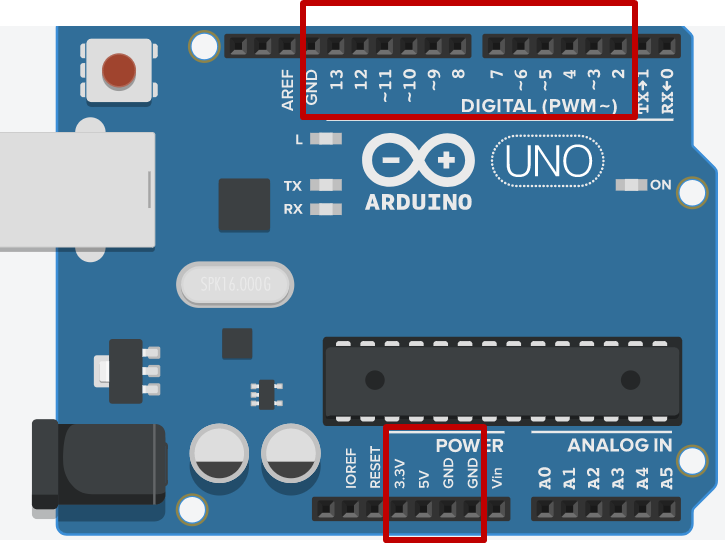

6. 전원과 접지
- 배터리에는 양극과 음극이 있으며, 배터리의 전원(양극)과 접지(음극)를 구분하기 위해 플러스(+)와 마이너스(-)
기호로 표시한다.
■ 전원 : 양극을 나타내는 (+) , 일반적으로 전기는 양극에서 출발해 흐른다.
■ 접지 : 음극을 나타내는 ( - ) , 회로의 모든 경로가 전원에서 시작하는 것 처럼, 모든 경로의 끝은 접지 이다.
※ 접지는 전원을 모두 사용해 버리는 지점이라 " 영극(zero)' 이라고도 한다.
