아두이노 신호등 led 활용하기.





1. 신호등 LED 활용하기

   아두이노 우노를 활용하여 신호등 led 를 제어해보자.

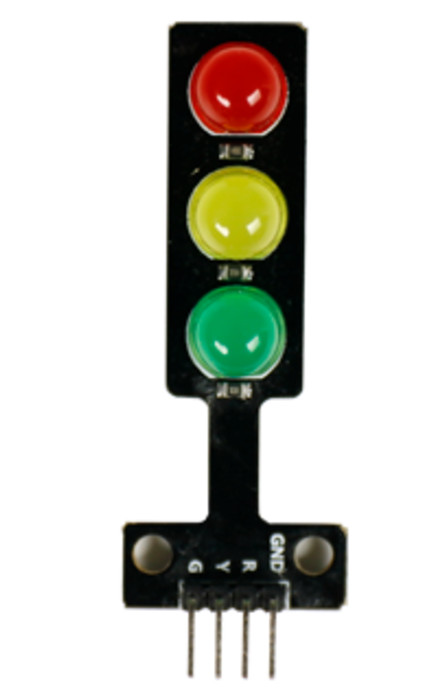

2. 신호등 LED 모듈 설명

구성 요소: 빨간색 (R) LED 노란색 (Y) LED 초록색 (G) LED GND 핀 (공통 접지) 핀이름: R: 빨간색 LED 제어 핀 Y: 노란색 LED 제어 핀 G: 초록색 LED 제어 핀 GND: 공통 접지 작동 원리: 각 핀에 HIGH 신호를 주면 해당 LED가 켜지고 LOW 신호를 주면 꺼집니다. Arduino의 디지털 핀에 연결해 제어합니다.

      ※ 회로 연결

            회로 구성 :  R 핀 → Arduino 디지털 핀 2번

                               Y 핀 → Arduino 디지털 핀 3번

                               G 핀 → Arduino 디지털 핀 4번

                               GND 핀 → Arduino GND

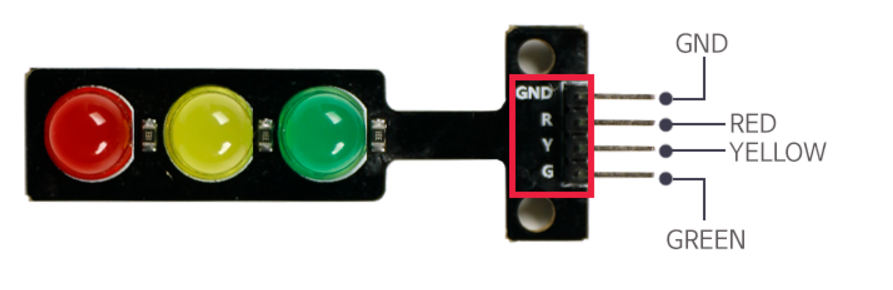

신호등 핀

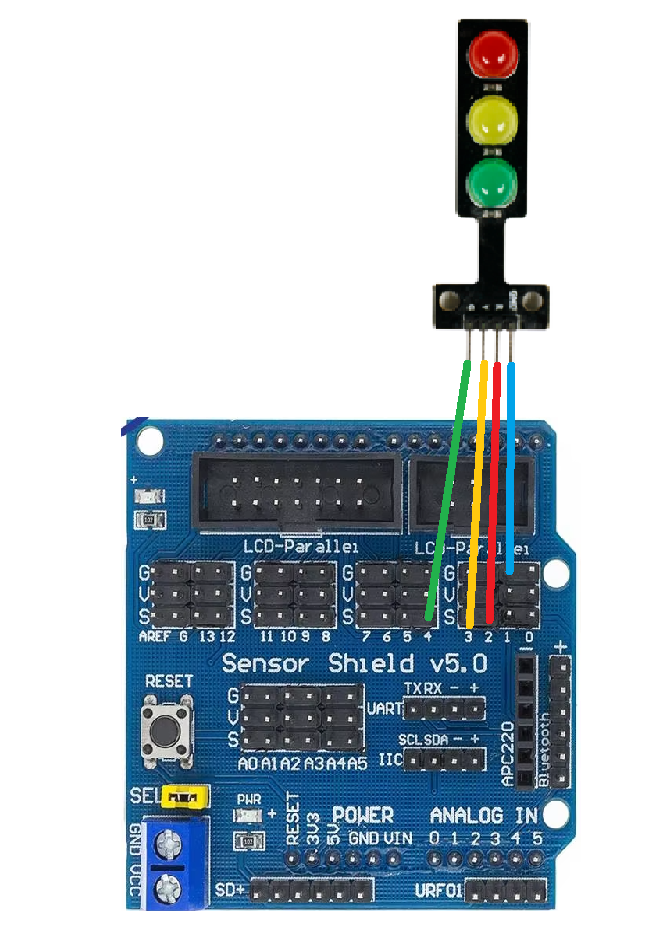

3. 센서쉴드 활용

https://swmakerjun.tistory.com/28

아두이노 릴레이 모듈 활용 led 선 연결

센서 쉴드 활용 설명 참고





5. 아두이노 코드

int redPin = 2;
int yellowPin = 3;
int greenPin = 4;

void setup() {
  // 핀을 출력 모드로 설정
  pinMode(redPin, OUTPUT);
  pinMode(yellowPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
}

void loop() {
  // 빨간색 LED 켜기
  digitalWrite(redPin, HIGH);
  delay(3000); // 3초 대기
  digitalWrite(redPin, LOW);

  // 노란색 LED 켜기
  digitalWrite(yellowPin, HIGH);
  delay(3000); // 3초 대기
  digitalWrite(yellowPin, LOW);

  // 초록색 LED 켜기
  digitalWrite(greenPin, HIGH);
  delay(3000); // 3초 대기
  digitalWrite(greenPin, LOW);
}



5. 실행 테스트

실행 화면
