아날로그신호와 디지털 신호.





1. 아날로그 신호 (Analog Signal)

정의

• 아날로그 신호는 시간에 따라 연속적인 값을 가지는 신호입니다.
• 자연에서 발생하는 대부분의 신호(예: 온도, 소리, 빛, 압력)는 아날로그 형태입니다.

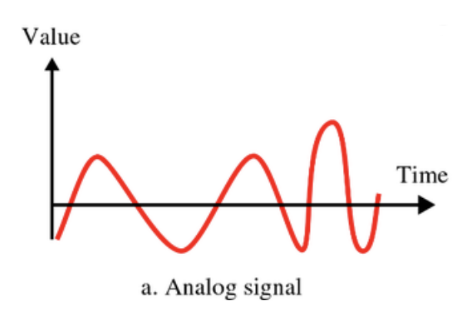

아날로그 신호

특징

1. 연속성
   • 아날로그 신호는 값이 0에서 100까지의 모든 실수 값을 가질 수 있습니다.
     예: 소리의 크기, 빛의 밝기, 온도의 변화 등.
2. 파형 형태
   • 주로 사인파(Sine wave), 삼각파(Triangular wave), 또는 직류(DC) 형태로 나타납니다.
3. 정확한 표현 가능
   • 신호가 연속적이기 때문에 더 자연스럽고 세밀한 데이터 표현이 가능합니다.
4. 잡음에 민감
   • 외부에서 발생하는 전자기적 간섭(노이즈)에 쉽게 영향을 받습니다.
     예: 오래된 라디오나 아날로그 TV 화면의 잡음.

예시

• 소리 신호: 마이크로 감지된 소리(파형 형태로 나타남).
• 온도 신호: 온도 센서가 감지하는 아날로그 데이터.

---

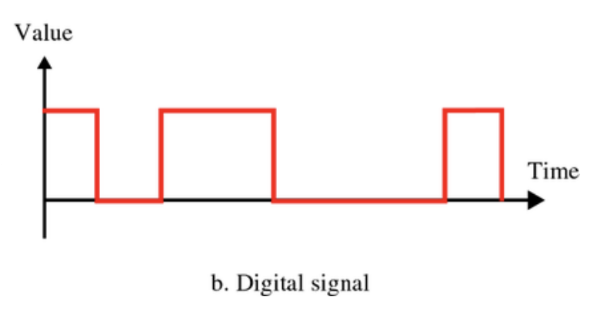

2. 디지털 신호 (Digital Signal)

정의

• 디지털 신호는 이산적인(불연속적인) 값만 가지며, 주로 0과 1의 이진수(binary) 형태로 표현됩니다.
• 컴퓨터 및 디지털 기기는 디지털 신호를 사용합니다.

특징

1. 이산성
   • 디지털 신호는 0과 1의 두 가지 상태만 가질 수 있습니다.
     예: 스위치가 켜짐(1) 또는 꺼짐(0).
2. 정확한 처리
   • 신호를 이진 데이터로 처리하므로 오류에 강하고 데이터 복원이 용이합니다.
3. 노이즈에 강함
   • 신호가 0과 1의 두 상태만 구분하면 되므로 잡음(노이즈)의 영향을 거의 받지 않습니다.
4. 신호 변환 필요
   • 자연 신호(아날로그)를 디지털화하려면 **ADC(Analog-to-Digital Converter)**가 필요합니다.
   • 디지털 신호를 아날로그화하려면 **DAC(Digital-to-Analog Converter)**가 필요합니다.

예시

• LED의 상태: 켜짐(1) 또는 꺼짐(0).
• 컴퓨터 데이터: 이진수로 처리되는 모든 데이터(텍스트, 이미지, 소리).

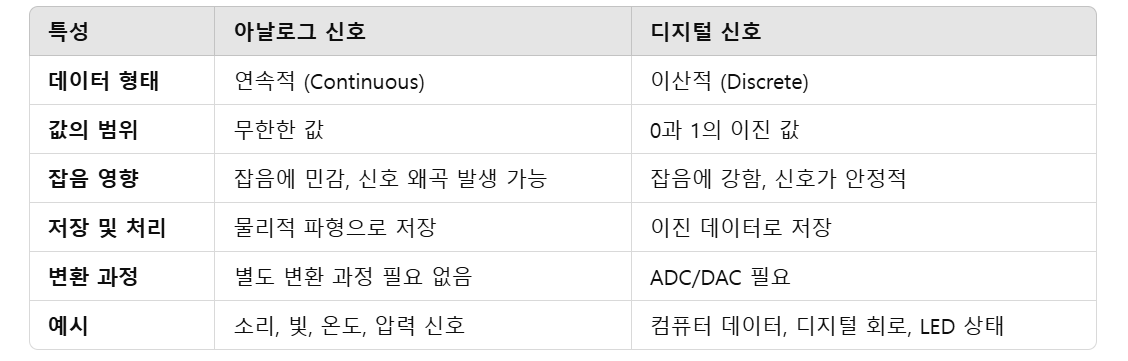

3. 아날로그 신호와 디지털 신호의 차이





4. 아날로그와 디지털의 상호작용

아날로그 → 디지털 (ADC: Analog-to-Digital Conversion)

아날로그 데이터를 디지털화하는 과정입니다.

• 사용 사례:
  • 마이크로 입력된 소리를 디지털 오디오 파일로 변환.
  • 온도 센서 데이터(아날로그)를 아두이노가 읽을 수 있도록 변환.

디지털 → 아날로그 (DAC: Digital-to-Analog Conversion)

디지털 데이터를 아날로그 형태로 변환하는 과정입니다.

• 사용 사례:
  • 컴퓨터에서 생성된 음악(디지털)을 스피커에서 재생(아날로그).
  • 디지털 LED 컨트롤로 밝기 조절(PWM).



5. 일상생활에서의 예시

아날로그 신호

1. 아날로그 라디오
   주파수를 맞추어 연속적인 전파 신호를 받아 소리를 출력합니다.
2. 온도계
   기계식 온도계는 수은의 높이로 온도를 연속적으로 표시합니다.
3. 일출과 일몰
   햇빛의 밝기는 하루 동안 연속적으로 변하며, 이는 아날로그 신호로 볼 수 있습니다.

디지털 신호

1. 디지털 시계
   시간은 0과 1의 데이터로 저장 및 처리되어 정확히 표시됩니다.
2. 스마트폰 통화
   소리(아날로그)는 디지털 신호로 변환되어 전송되며, 다시 아날로그 신호로 변환되어 들립니다.
3. LED 조명
   ON/OFF 상태로 동작하며, 디지털 신호를 사용합니다.

---





6. 아날로그와 디지털의 장단점

아날로그 신호의 장점

1. 자연 신호를 직접적으로 표현할 수 있어 정밀도가 높음.
2. 별도의 변환 없이 바로 사용할 수 있음.

아날로그 신호의 단점

1. 잡음에 민감하여 신호 품질이 저하될 가능성이 높음.
2. 저장 및 전송이 비효율적임.

디지털 신호의 장점

1. 잡음에 강하고 신호 품질이 안정적임.
2. 복사 및 전송 시 손실이 거의 없음.
3. 데이터 처리가 용이하고, 저장 및 압축이 가능함.

디지털 신호의 단점

1. 자연 신호를 디지털화하는 데 추가적인 변환 과정이 필요함.
2. 연속적인 데이터 표현에서 세밀함이 부족할 수 있음.

---





7. 아날로그와 디지털이 함께 사용되는 사례

1. 스마트폰
   • 마이크로 입력된 소리(아날로그 신호)는 디지털 신호로 변환되어 전송됩니다.
   • 스피커에서는 다시 디지털 신호를 아날로그 신호로 변환하여 출력합니다.
2. TV 방송
   • 디지털 방송 신호는 수신된 후, 화면(빛)과 스피커(소리)로 출력할 때 아날로그로 변환됩니다.
3. IoT 센서 시스템
   • 환경 데이터를 수집하는 센서는 아날로그 신호를 읽어 마이크로컨트롤러에서 디지털로 처리합니다.

---



8. 결론

아날로그 신호와 디지털 신호는 각각의 장단점과 특성을 가지고 있으며, 현대 기술은 두 신호의 장점을 조합하여

더 나은 성능과 효율을 제공합니다. 예를 들어, 디지털 기술의 발전으로 신호 품질이 향상되었고, 아날로그 신호의

자연스러움은 여전히 중요한 역할을 합니다.
